產品概述

曝氣生物濾池工藝（Biological Aerated Filter，簡稱BAF），是80年代末歐美發展起來的一種新型的固定床生物膜污水處理工藝，采用顆粒濾料固定生物膜的好氧或缺氧生物反應器，集生物接觸氧化與懸浮物濾床截留功能于一體，可有效去除水中SS、 CODcr、BOD5、NH3-N、TN、TP、AOX（有害物質）及硬度、濁度、色度等，適用于市政 污水、工業污水、再生回用水深度處理及給水污染水源的預處理等。由于BAF具有其它工藝無法比擬的諸多特點，近年來已在國內外取得廣泛采用。而TAF曝氣生物濾池（T-type Aerated Filter）是由博渝環保設計研發的新型改良無堵塞BAF生物濾池,發明專利號為201910848423.1，用T型濾磚代替常規的濾板濾頭，現曝氣生物濾池的均勻布水布?xì)?，寬暢的通道使布水布?xì)鈱佑啦欢氯唤档推貧馍餅V池的整體高度，節省土建投資及運行費用，可減少濾池的施工工期；在投加少量碳源的條件下，可實現反硝化脫氮功能。

TAF生物濾池的功能及特點：

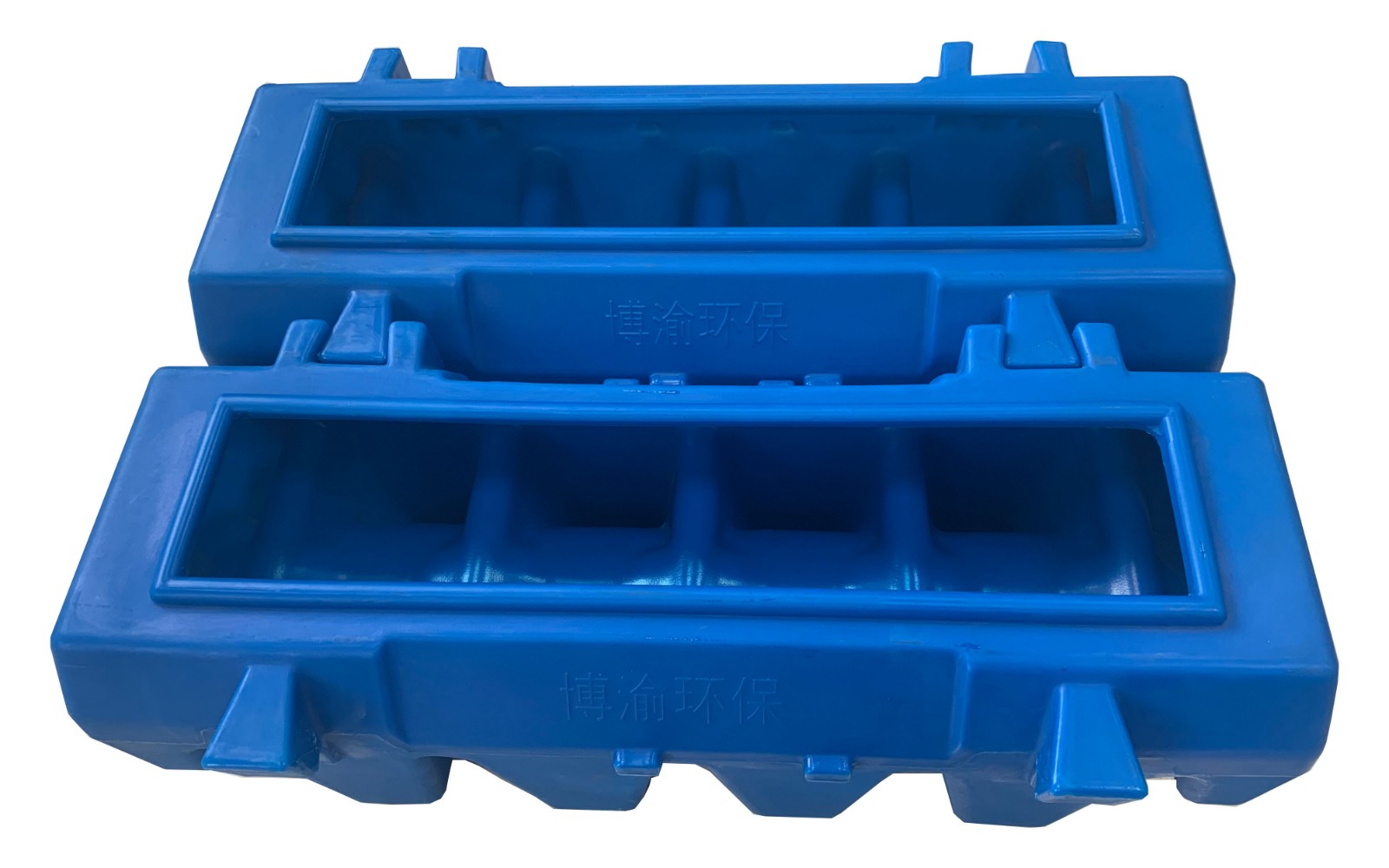

①采用的濾磚為具有二次配水配氣的T型濾磚，濾磚的作用為：

A.提供承托礫石和砂礫的固體結構。

B.防止礫石進入配水布?xì)庀到y(tǒng)。

C.盡可能降低水力沖擊對濾池內部構件的損壞。

D.濾出液通過濾池排出順暢。

E.整個濾床區域的反沖洗氣體和水流的分配均勻，確保沖洗后濾料面平整。

F.把反沖洗系統與生物反應系統隔開，避免發生氣水分布系統生物堵塞。

②氣水分配濾磚整體采用HDPE（高密度聚乙烯）和內部澆注C35混凝土材質，具有出色結構強度和韌性，濾磚安裝完成后25年運行免維護。

③每塊濾磚能同時完成反沖洗配水配氣性能，濾磚帶自動補償功能，做到更均勻的配水配氣性能。

④濾磚為混合配水配氣系統：一級分配集水槽，二級補償腔。通過一次配水槽后的反沖洗水在二次配水腔內根據壓力差產生逆向補償，從而使得整個濾池過濾面積上最終的整體反沖洗水、氣壓力均勻。濾磚內部二次配水設計確保反沖洗水和氣體在整個濾池反沖洗氣水分配系統的每一個擴散縫處均勻分布。在一塊濾磚內同時完成氣水均勻分配，不存在配水配氣盲區，反沖洗無死區。

傳統快濾池和BAF型濾池采用的濾頭/濾板配水系統、依靠流體反射配水配氣濾磚均為單層配水系統。單層配水系統，存在固有的反沖強度梯度，反沖強度分布的不均勻且存在反洗沖洗盲區，反沖洗效果不好。

⑤二次配水設計確保了水和氣體在更長的濾磚長度上的每一個擴散孔處均勻分布。在 T型濾磚中，反沖水由一級分配腔進入濾磚，因?yàn)樵诰喾礇_洗進口最遠的地方有更多的水和氣從開孔處流出，導致一次配水腔配氣配水不均勻。一次配水腔流出的不平衡水流在二次配水腔產生逆向水流，從而形成補償使得沿濾磚長度方向上最終的整體壓力均勻。為濾床反沖洗提供非常均勻平穩無盲區的反沖洗水，提高反沖洗效率，延長濾池運行周期。

⑥通過濾磚的上流的氣體能夠在濾磚中產生一個低壓帶，某些孔口會形成缺水現象，甚至出現反向水流。T型技術的濾磚設計了一種氣水混合腔，以確保穩定的和持續的水流可以從兩塊濾磚7-8mm的縫隙流出。濾磚性能得到的顯著的改進，從而達到了更好的處理效果。氣水混合區空氣導流板則是為保障整排濾磚配氣均勻型所精心設計，追求濾磚配水布?xì)獾淖罴研Ч?/p>

⑦傳統的濾板/濾頭配水配氣系統和依靠流體反射配水配氣濾磚系統在配水配氣系統上方存在反反沖洗盲區，這將意味著反沖洗氣、水不能夠?qū)V料起到有效的反沖洗。在長期運行中，承托層/濾料中會堆積大量的污泥，增大水頭損失，縮短過濾周期，存在承托層擾動隱患。

T型濾磚都以近距離地彼此隔離，不阻塞孔口為特點，從而使得氣體和反洗水得到均勻無盲區的分布。把過濾系統的無障礙運行作為目標，從而使過濾介質達到更好的清潔效果。

⑧T單塊濾磚約22.5kg，采用插口的連接方式。針對不同的項目設計，加工出廠后的濾磚在現場不需要做任何調整，只需要通過專用工具快速的完成濾磚的組裝，濾磚的池內鋪設類似于居民家中鋪地面磚一樣便利。

⑨由于配水配氣濾磚的高度僅約0.2m，大量節省了土建池體高度；且池體內部不需要任何預埋件，不需要任何濾粱，濾柱等，池體結構簡單；濾磚安裝時，池底先鋪設C35 混凝土找平，再鋪設濾磚，底部混凝土初步凝固后，相鄰濾磚以及與池壁的縫隙內需要灌注C35 混凝土，使得整個氣水分配系統與池底成為一個整體，堅固耐用。由于濾磚安裝是土建完成后池底邊鋪設混凝土邊安裝，因此對池底土建精度要求較低。大大的降低了土建施工的費用和配水配氣系統的安裝成本。

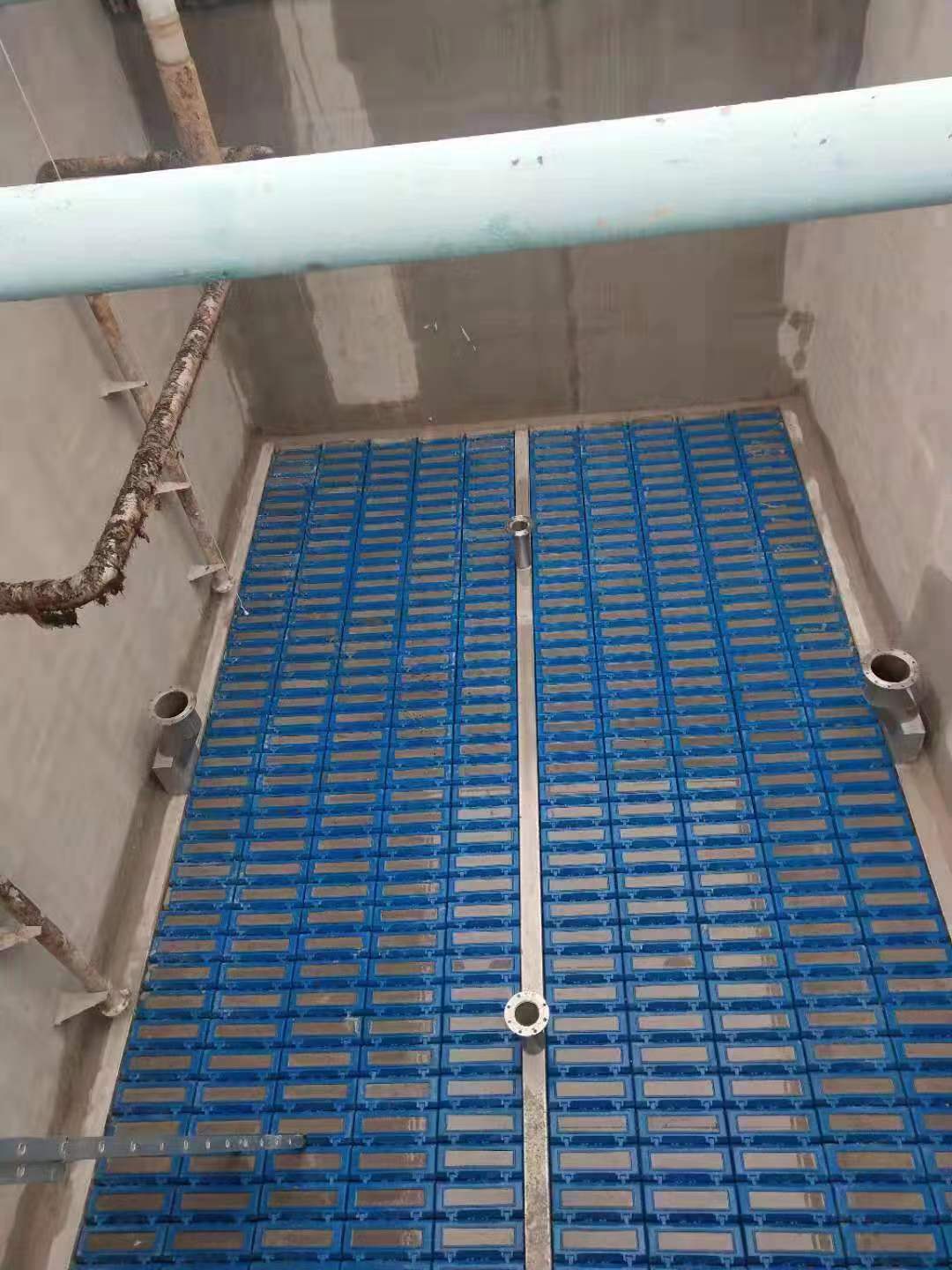

TAF無堵塞曝氣生物濾池

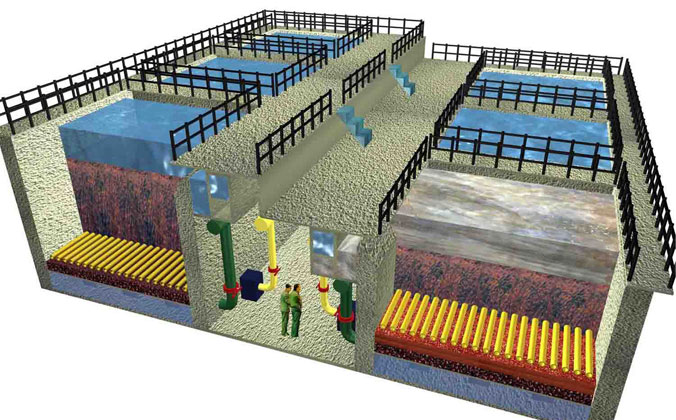

普通BAF曝氣生物濾池

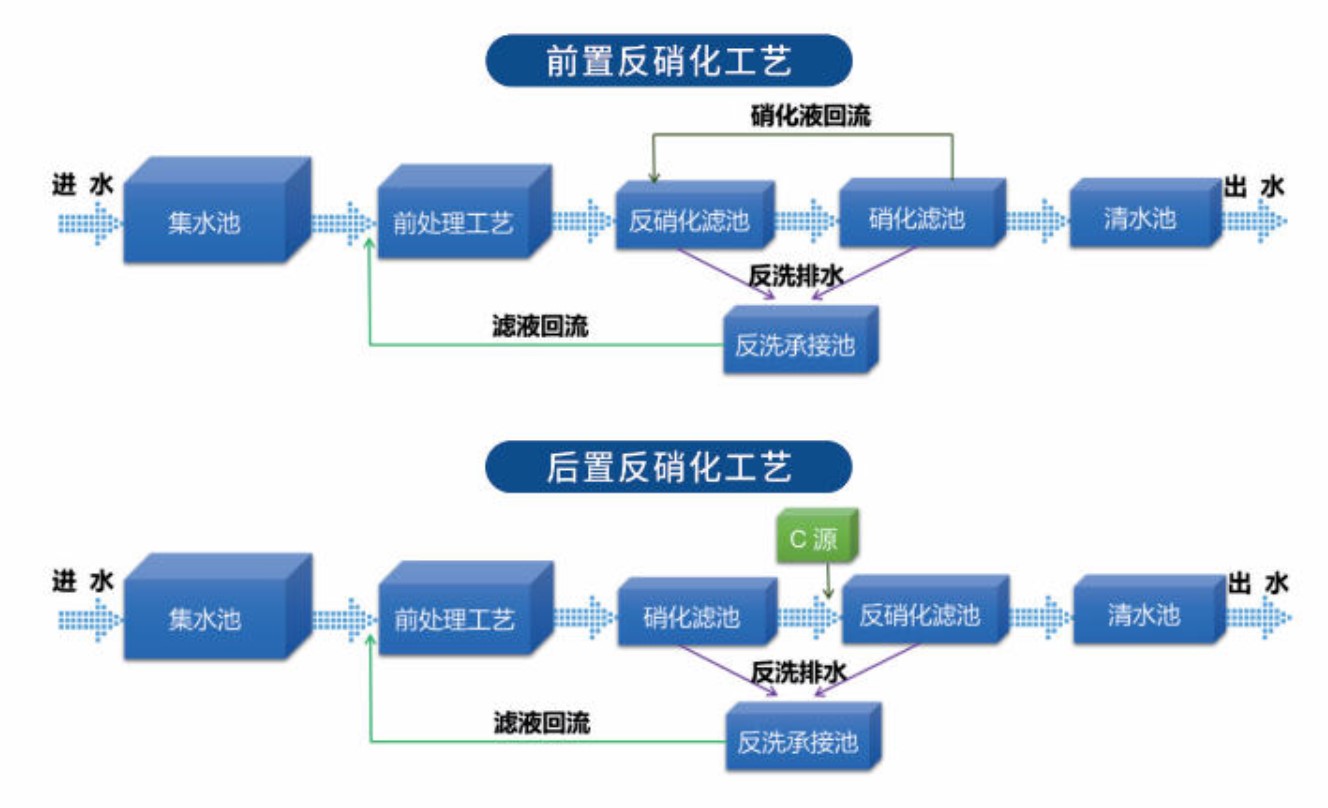

工藝原理　　

TAF按水流方向分上向流和下向流，下向流生物曝氣濾池在進水的同時，采用水氣逆向的工藝路線，使介質表面形成生物膜，污水流過濾床時，污染物首先被過濾和吸附，作為“倍加清”專性降解菌的營養基質，加速降解菌形成生物膜，生物膜又進一步“俘獲”基質，將其同化、代謝、降解。所以生物濾池可以在降解有機物的同時，具有生物絮凝和吸附過濾的作用。而且由于生物膜附著在濾料上，活性很高，生物膜不受泥齡限制，對于污染物的降解十分有利。

隨著處理過程的進行，在濾料縫隙間的懸浮狀活性污泥在濾料縫隙間形成了污泥濾層，在氧化降解污水中有機物的同時，起到了進一步吸附過濾作用，從而能使有機物及懸浮物均能得到比較徹底的清除。在反應器的上部，異養型微生物為優勢菌，碳污染物（CODcr、BOD5和SS）主要在這里被去除，而在反應器下部，自養型細菌，如硝化菌占優勢，氨氮被硝化。在生物膜內部，以及部分填料之間的縫隙，蓄積的大量活性污泥中存在著兼性微生物，因此在BAF中可發生碳污染物的去除，同時有硝化和反硝化的功能。

在濾池運行過程中，隨著生物膜的新陳代謝，脫落的生物膜及濾料上截留的雜質不斷增加，濾料中水頭損失增大，水位上升，到一定時期，需對濾料進行反沖洗。TAF生物曝氣濾池以其貯存在加氯消毒池中清澈的出水作為反沖用水，不另設反沖水池，反沖洗廢水通過排水管回流到一級處理設施。

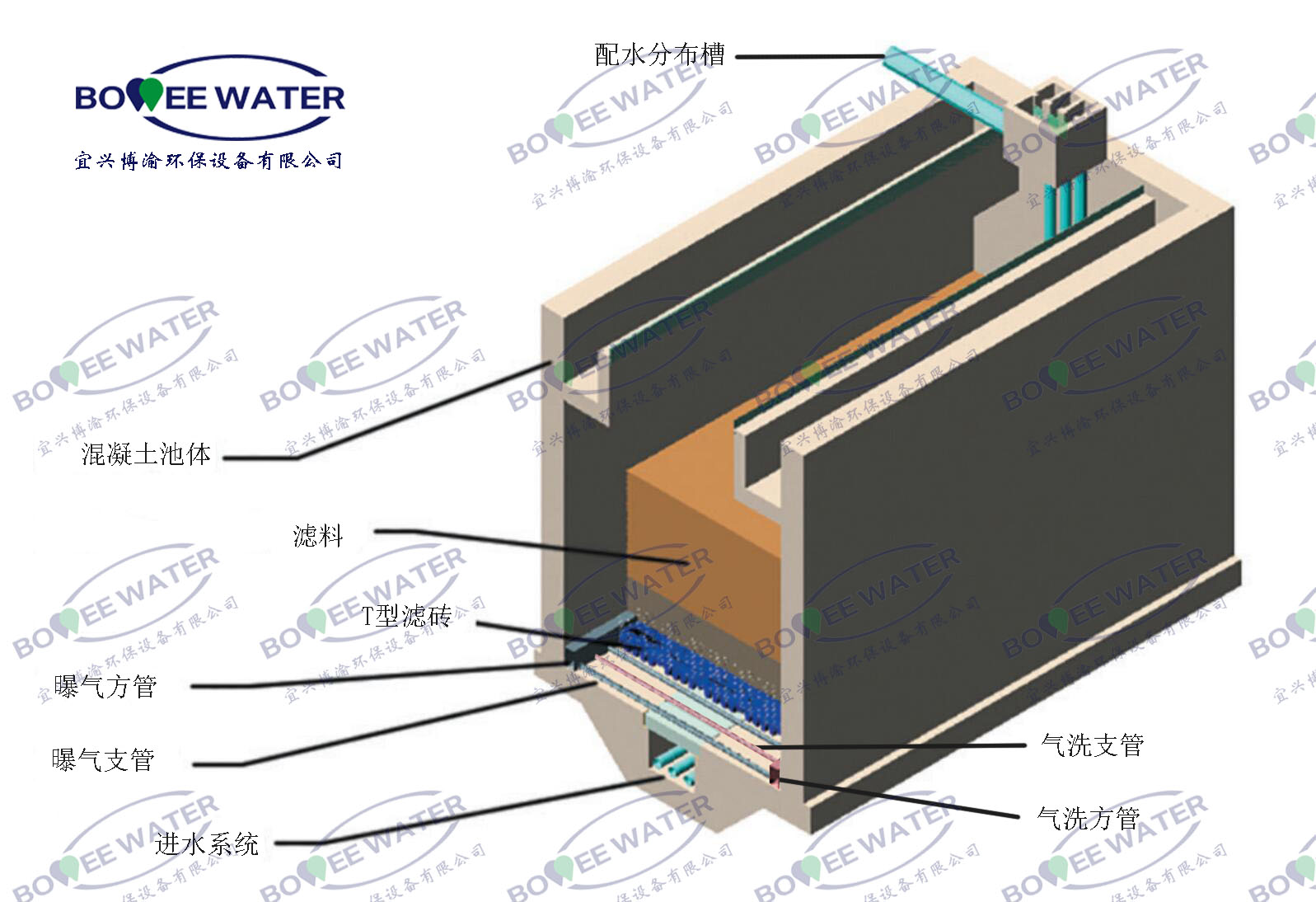

TAF設備結構圖
