一、磁絮凝工藝簡介

磁分離是一項應用很早的物理技術，其借助磁場力的作用，對導磁性不同的物質進行分離，最早應用于選礦業。20世紀60年代，前蘇聯利用磁聚凝法處理鋼廠除塵廢水，磁分離技術開始應用于水處理領域。

20世紀70-80年代，美國、日本開發了磁絮凝分離技術，該技術通過磁絮凝沉淀實現污染物的分離，相對于傳統的沉淀工藝大大加速了污染物分離的速度。該技術可實現對含非導磁性污染物水體的凈化處理。

磁絮凝分離技術作為新型高新水處理技術之一，近幾年來在國內外開始發展并廣泛應用在實際工程中。該技術具有高沉降性、占地面積小和處理效果優良等特點。國內已將磁絮凝技術應用于鋼廠鐵磁性廢水的處理，近幾年，針對市政污水、含油廢水和其他工業廢水等非鐵磁性廢水的處理研究受到關注。我公司安裝調試了多個磁絮凝沉淀系統，涉及工業廢水、黑臭水體治理等多個領域。

二、磁絮凝工藝原理

隨著社會的不斷發展，人們對水處理構筑物的占地、處理效果都有了更加嚴格的要求。近年來絮凝劑、助凝劑在不斷更新，沉淀形式也從平流式沉淀池、豎流式沉淀池發展到斜管、斜板沉淀池等更為高效的形式。

磁絮凝沉淀的核心：

1、反應池投加PAC、PAM 的同時投加高比重的磁粉（比重5.2-5.3）。

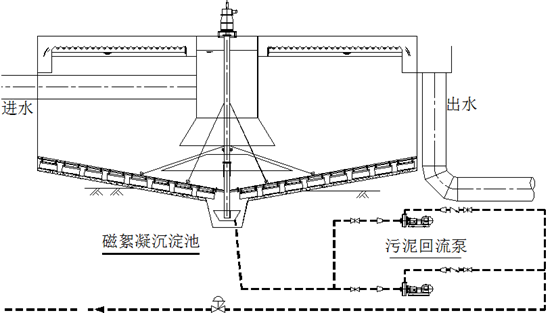

2、沉淀部分采用豎流沉淀池與高密度沉淀池相結合的形式：池型為豎流式沉淀池，池內設置斜管沉淀區、污泥回流等。

3、高效的磁粉回收系統是磁絮凝沉淀系統運行的保證。

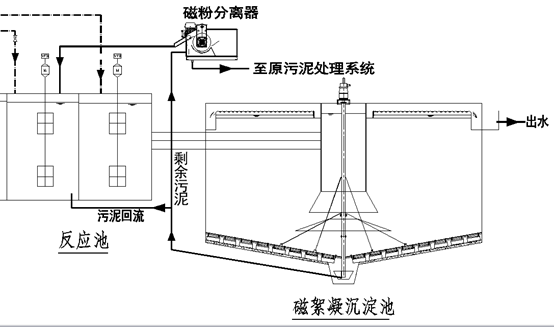

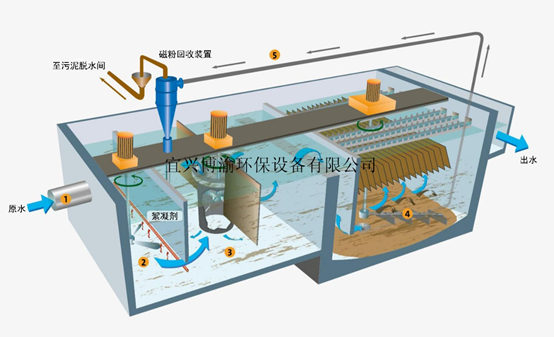

磁絮凝沉淀工藝包括：

階段：磁絮凝反應

第二階段：固液分離

第三階段：磁粉回收

磁絮凝反應：使污染物質形成絮體并與磁粉進行結合，最終形成大而密實的磁絮團。

含磁絮團的沉淀過程與普通絮凝過程大體相似，不同的是添加了高比重的磁粉后膠體顆粒與磁粉顆粒之間相互聚集，最后絮凝產生的絮團比重遠遠高于普通絮凝的絮團。因而沉降速度得到大幅提升。

固液分離：高速固液分離過程是依靠磁絮團自身的比重使得其能夠形成高達40m/h以上的靜沉速度，從而快速將污染物質從水體中分離出來。

磁粉回收：磁絮團經過高速剪切機破碎后進入磁分離器中，一方面將磁粉回收至反應池中進行循環使用。另一方面分離后的污泥排入污泥儲池進行后續污泥脫水處理。

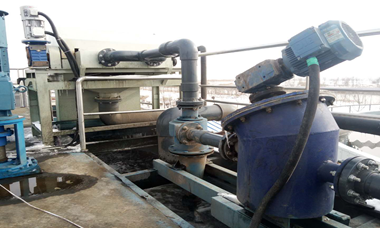

高速剪切機：剩余污泥經剩余污泥泵提升至高剪機。其功能是將混凝絮體重新分解，機器內部特殊的流道與機械結構產生強烈的剪切力，使得絮體中的磁粉成為自由狀態，便于磁分離器回收磁粉，提高回收率。

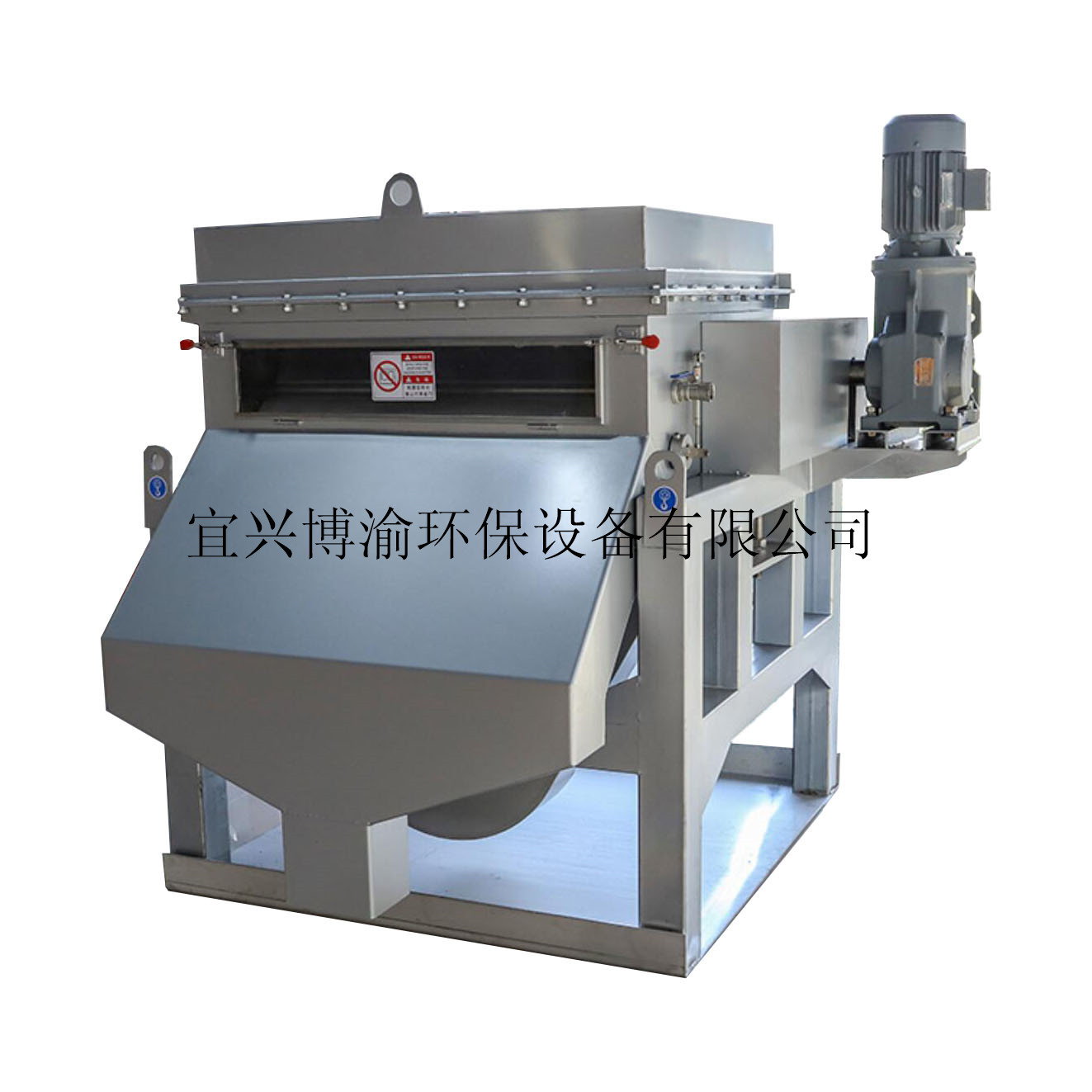

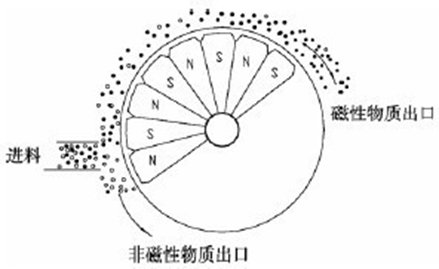

磁分離器原理：經過高速剪切機后的磁泥混合液進入磁分離器。含有磁粉和污泥的污水從轉鼓的一端進入磁分離裝置，固定磁極將磁性顆粒吸出并附著在滾筒表面，隨著滾筒的轉動，被帶至磁系邊緣的低磁區，并從磁性物質出口卸下，非磁性物質則在重力的作用下，沿分離槽流至非磁性物質出口排出，完成磁性物質和非磁性物質的分離過程。

三、磁絮凝系統設計

絮凝沉淀工藝所投加藥劑有：堿液（根據進水水質）、PAC、磁粉、PAM。

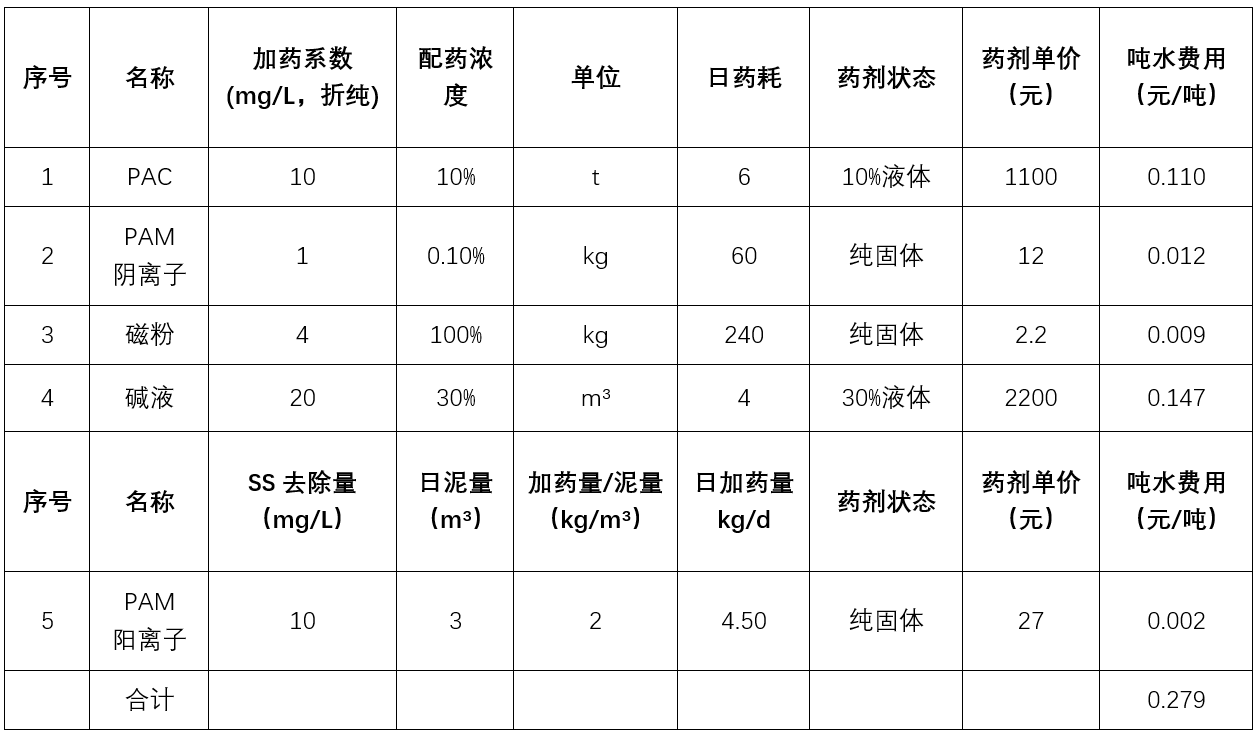

根據進水水質及出水指標要求，預計藥劑投加量如下：

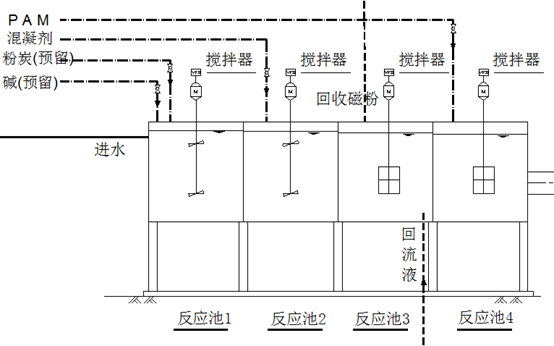

每組磁絮凝反應池設置4格。水力停留時間如下表：

反應池總停留時間控制在10-14min之間

磁絮凝沉淀池表面負荷可?。?0—40m3/㎡?h。停留時間宜在10-20min之間。

刮泥機的水下部分材質采用SS304不銹鋼并經過鈍化處理，以保證其在污泥含磁粉的狀態下長周期平穩運行。

磁絮凝沉淀池設有污泥回流系統，回流比控制在10%左右，以達到磁粉循環利用為主要目的。

剩余污泥排放量約為設計日處理量的0.5%-2%，剩余污泥系統可間歇性運行。

四、系統運行費用

4.1 藥劑損耗

4.2人工費用

磁絮凝沉淀系統運行操作并不復雜，每日只需人工投加少量磁粉、按時補充PAM干粉及日常巡檢即可。

五、磁絮凝優缺點對比
